Abaixo segue uma lista de materiais necessário para a construção da caixa do controle arcade ;
-madeira de 10mm ou de 15mm eu usei a de 15mm
-pregos,martelo,cola,2 dobradiças pequenas
-serra tico-tico ou serra copo e uma furadeira para fazer os furos dos botões e alavanca
-pintura você pode usar um spray ou outro tipo de tinta
CONSTRUÇÃO DA CAIXA
Medidas;
Medidas dos furos dos botões e alavanca
OBS: para prender o tampo na caixa usei 2 abraçadeiras pequena
VEJA ALGUMAS IMAGENS DA QUE EU FIZ
Agora que você já tem a caixa montada fica a seu critério o acabamento dela ,como sou meio perfeccionista pedi para um amigo pintor dar um fundo PU nela e pintar de tinta preta automotiva (o acabamento fica perfeito nem parece que foi feita de madeira),mais se você não quiser ter todo esse trabalho pode pintar de splay preto que fica muito bom também .
Depois de ter montado a caixa feito todos os furos,pintado agora se vç quiser pode mandar fazer um adesivo a sua escolha para dar um acabamento perfeito no tampo,como fiz no meu .
Se quiser fazer igual ao meu basta copiar as imagens abaixo e mandar fazer um adesivo em uma dessas lojas de adesivos e banners,essas imagens já estão no tamanho certo
Os outros 3 adesivos pequenos são para colar nos botões
Depois de feito isso é hora de prender os botões e a alavanca
Encaixe também as microswitch nos botões e alavanca
LEMBRANDO QUE ESSES BOTÕES ,ALAVANCAS
E AS MICROSWITCH você encontra no site ;http://www.arcadebr.com.br/ ,site de confiança,preços bons e agilidade na entrega.
Agora vamos para as ligações das micros dos botões:
Para isso vamos usar ;
Ferro de solda(para soldar os fios nas micros) ou se vç optar em comprar terminais de encaixe é só encaixar nas micro;
+ou- 20 metros de fio awg30 ,eu fiz toda as ligações com fio de uma única cor e marcava que botão que era com fita crepe(o ideal seria fazer as ligações dos botões com cores diferentes para ficar mais fácil na hora de ligar no controle original,mais por ter mais de 15 pontos diferentes de ligações não seria fácil achar tantas cores diferentes, por isso resolvi marcar com fita crepe.
Esse fio awg 30 é usado para destravar vídeo games,fios mais grosso que esse dificilmente irá caber dentro do controle original do PS3.
ABAIXO SEGUE UM ESQUEMA DE LIGAÇÕES DOS BOTÕES
Depois de feito as ligações nos botões e ter marcado com fita crepe a que botão pertence cada fio,a parte do controle arcade esta pronta ,e devera ficar mais ou menos como nas imagens abaixo ! ! !
Essa parte esta pronta, agora aguardem ,que daqui alguns dias postarei a parte de soldagem dos fios no controle original ! ! !
AGORA VAMOS VER COMO DEVE SER FEITO A SOLDAGEM DOS FIOS NO CONTROLE DO PS3
Primeiro voce deve desmontar o controle do PS3 como mostrado nas fotos abaixo ,lembrando que devemos ter muito cuidado na desmontagem para não danifica-lo :

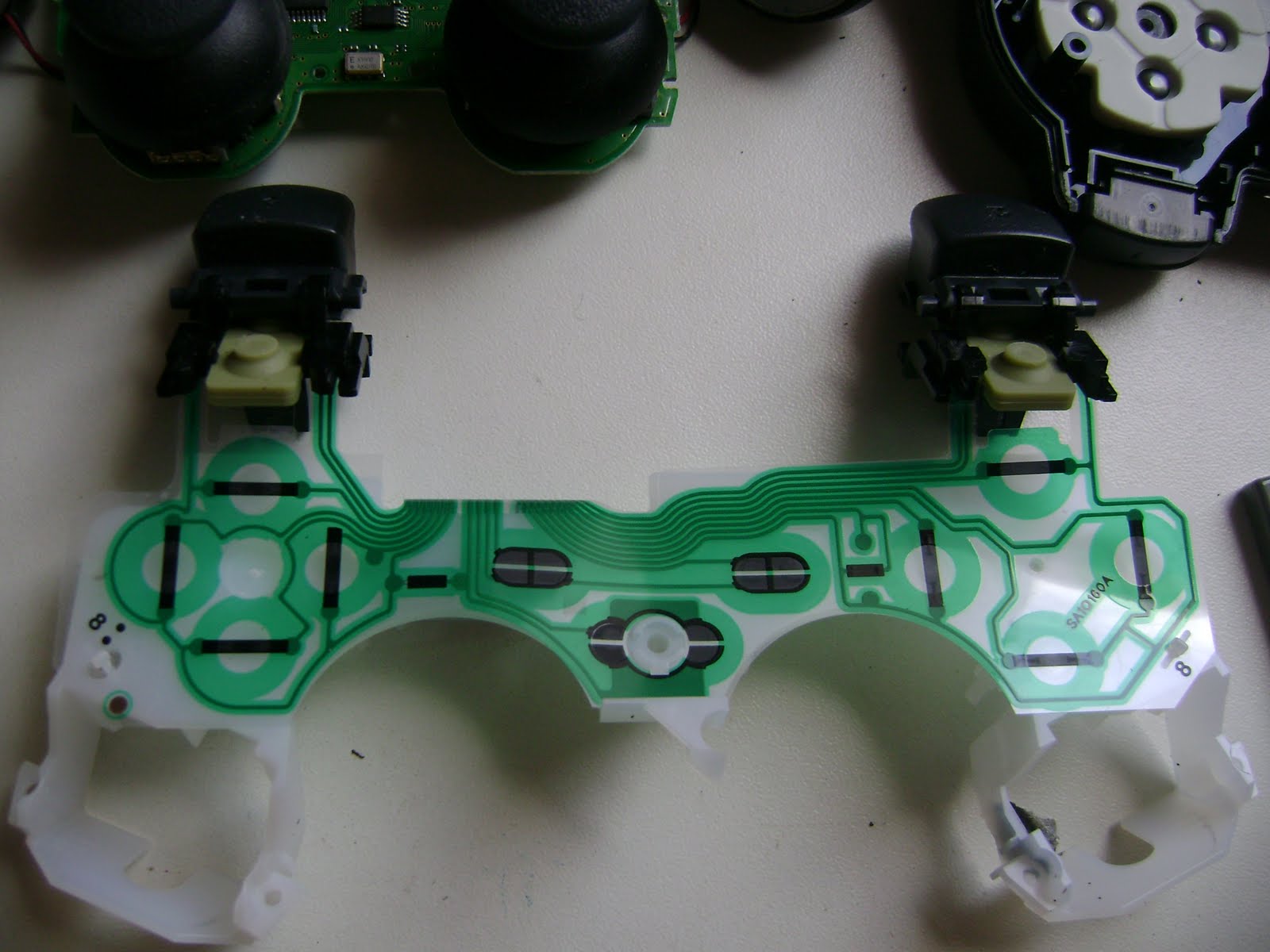

Essa é a placa do controle onde serao soldados os fios
Antes de começar a soldar os fios ,você deve passar os fios pelos furos dos leds do controle,e marcar cada um dos fios com fita crepe (escrito o botão que corresponde) ,como mostra na foto abaixo;
Depois que passar os fios como na foto acima,você já pode começar a soldar os fios,
Na foto abaixo você vê a placa com os pontos vermelhos onde deverão ser soldados os fios,
Após ter soldados todos os pontos de soldas com os fios finos (AWG 30) ,(esse fio é da grossura de uma linha de anzol ) e pode ser encontrado em qualquer loja de eletronica,ou no mercado livre ,esse fio é usado normalmente para destravar vídeo games, agora vem a parte um pouco difícil que você terá que fechar o controle sem que prense nenhum fio ,e também não atrapalhe a malha de contato entre a placa e a malha verde essa da foto abaixo ;
para os fios não atrapalhar a montagem do controle eu posicionei os fios na placa e dava um pingo de super bonde .

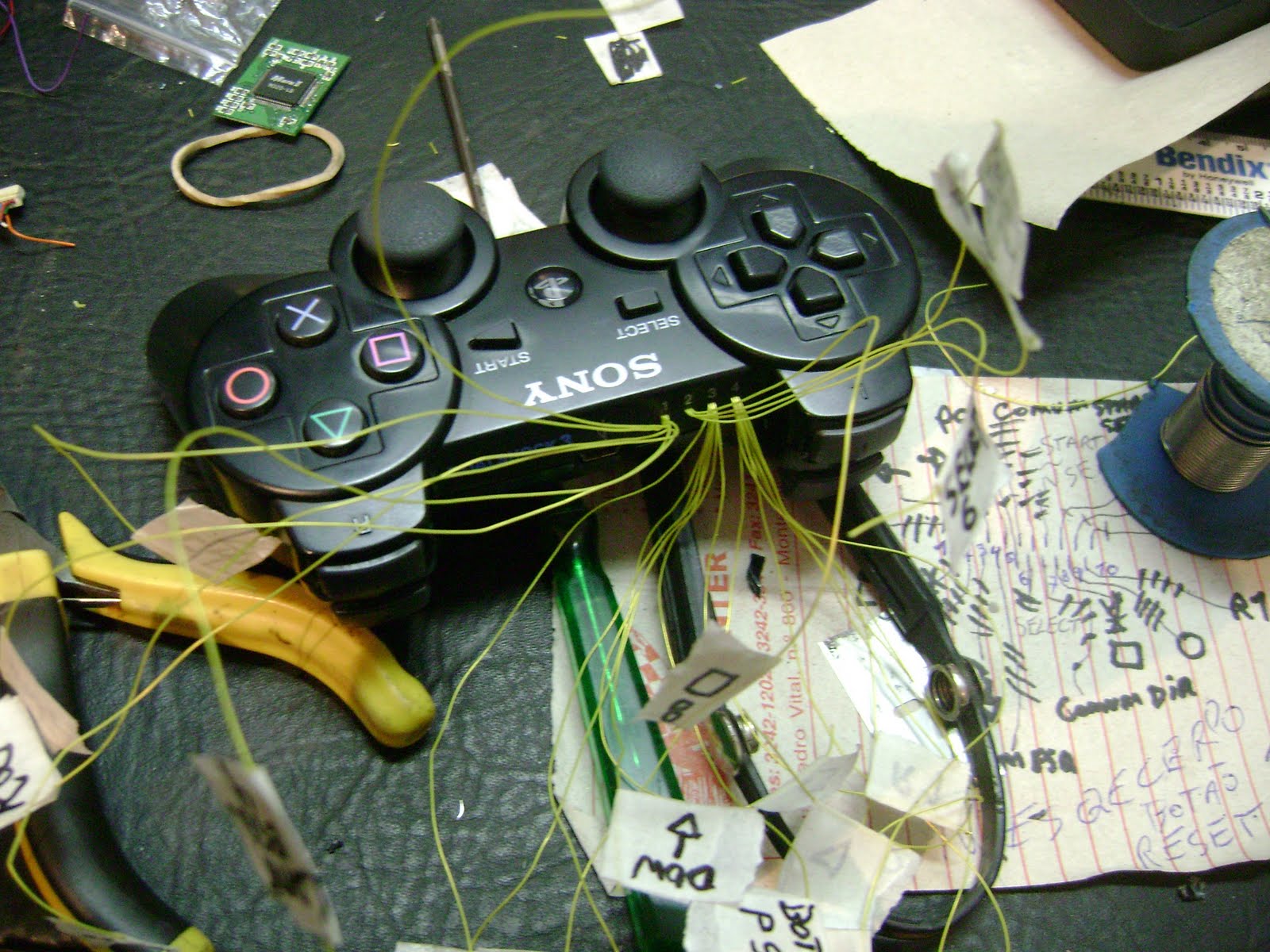

Depois de montar o controle ,lembrando que cada fio que você passou para fora do controle deve estar marcado com uma fita crepe a que botão do controle ele pertence, veja algumas fotos da montagem do controle.
Repare que eu instalei tomadas para retirar o controle original de dentro do controle arcade,para poder jogar futebol , são tomadas pequenas e foram coladas com super bonde em baixo do controle ,mas isso é opcional ,você pode liga los sem tomadas ,direto nos fios do controle arcade.
Agora com o controle montado e os fios puxados e marcados com fita crepe basta você ligar eles nos fios do controle arcade que também estarão marcados com fita crepe ou se preferir coloque um conector entre esses fios para poder retira-lo de dentro do controle arcade,assim você poderá usar esse controle para jogar jogos como futebol que seria difícil de jogar com um controle arcade.
Agora sim seu controle arcade esta pronto divirta-se muito e não se esqueção de me enviar fotos dos controles que vocês construírem , qualquer duvida me enviem um email;
leandrinhogames@hotmail.com. ou leandrinho-bassi@hotmail.com Depois de pronto seu controle arcade,você Vera que não tem nem como compara-lo aos controles arcades vendidos no mercado ,pelo menos já joguei em vários desses modelos vendidos no mercado e nem um chegou perto da perfeição deste que fiz.
ATENÇÃO: Se não tiverem noção de eletronica não tentem abrir o controle para soldar os fios pois esse controle é muito sensivel e qualquer descuido poderá matar o controle;
Se preferirem é só me enviarem o controle para que eu faça as ligações dos fios no controle e enviarei de volta basta combinarmos pelo email.
PODEM COMPRAR SEM MEDO !!!
DEIXEM COMENTÁRIOS SOBRE ESSE TUTORIAL ASSIM FICO SABENDO SE FOI APROVADO PELOS LEITORES E VICIADOS EM GAMES ! ! ! !
